> 在電子產品故障的背后，37%的電子元件失效由ESD引發，每年造成全球半導體產業數十億美元損失，而精準的失效分析正是解決問題的關鍵第一步。

當今電子設備的功能越來越強大，體積卻越來越小，這使得電子元器件的可靠性面臨前所未有的挑戰。一顆米粒大小的元件失效可能導致整個系統癱瘓，而在汽車電子、醫療設備等領域，這種失效甚至可能危及生命安全。

優科檢測認證作為專業第三方電子元器件失效分析機構，配備了金相顯微鏡、掃描電子顯微鏡（SEM）、能譜分析儀（EDS）、X-RAY射線檢查機等一系列尖端設備，幫助客戶找出電子元器件失效的“真兇”。

電子元器件失效分析檢測服務簡介

電子元器件失效分析是采用電學、物理和化學等分析技術，對失效器件進行系統化“診斷” 的過程。它如同電子元件的“法醫鑒定”，通過專業設備和技術手段，找出失效的根本原因。

優科檢測認證的服務涵蓋三大核心領域：

- PCB&PCBA失效分析：針對電路板開路、短路、爆板分層、焊接不良、CAF（導電陽極絲）等問題提供專業分析服務。據統計，PCB在焊接組裝過程中的失效占比高達40%以上。

- 汽車電子可靠性分析：針對發動機控制單元、傳感器、車載娛樂系統等關鍵部件，提供符合AEC-Q系列及GJB548B-2005標準的分析服務。汽車電子元件需承受-40℃至150℃的溫度循環以及高振動環境。

- 元器件真?zhèn)舞b別與DPA破壞性物理分析：識別翻新、假冒偽劣元器件，分析器件內部結構、材料成分和工藝缺陷，為軍用及高可靠性領域提供保障。

我們的實驗室構建了完整的失效分析技術鏈條，從外觀檢查到內部結構分析，從成分檢測到電性能測試，為客戶提供一站式解決方案。

電子元器件失效分析的目的及意義

當電子設備出現故障時，快速定位問題根源至關重要。失效分析不僅解決當下問題，更是預防未來風險的關鍵投資。

責任界定與糾紛解決是失效分析的首要目的。當產品在質保期內頻繁失效時，通過科學的失效分析可明確責任歸屬——是元器件本身缺陷、設計不合理、生產工藝問題還是用戶使用不當？這為供應鏈糾紛提供客觀技術仲裁依據。

在產品質量提升方面，失效分析揭示產品薄弱環節。研究表明，基于失效分析結果的改進措施可使產品失效率降低50%以上。例如，分析顯示鋁電解電容失效主因是電解質干涸，改進密封工藝后壽命提升顯著。

對于成本控制，電子設備維修成本常超過原始購買價的60%，而早期失效分析可避免后期巨額召回?fù)p失。汽車電子領域尤其如此，一個價值幾元的傳感器失效可能導致整車召回。

更重要的是可靠性驗證，在航空航天、醫療設備等高可靠性領域，失效分析是驗證產品能否在極端條件下正常工作的必要手段。通過GJB548B、GJB450A等標準測試，確保產品滿足最嚴苛環境要求。

電子元器件常見失效原因解析

電子元器件的失效如同人類生病，癥狀相似但病因可能千差萬別。通過分析數萬例失效案例，我們總結出五大常見“病因”：

1. 過電應力損傷

靜電放電（ESD） 是集成電路的“無聲殺手”，占電子元件失效原因的37%。當人體帶電接觸芯片引腳時，瞬間釋放的強電場可引發閂鎖效應或金屬熔毀。過壓過流同樣致命，例如鋁電解電容在超過額定電壓20%工作時，漏電流增加可達5倍，加速電解液消耗。

2. 環境應力影響

高溫環境是電子元件的“加速老化箱”。以鋁電解電容為例，溫度每升高10℃，壽命縮短一半。在105℃工作的電容，當芯包溫度達125℃時，電解液等效串聯電阻（ESR）增加近十倍，導致惡性循環直至失效。潮濕腐蝕同樣致命，某化工廠儀表使用一年后失效，分析發現厚膜電阻被空氣中硫腐蝕生成硫化銀晶體。

3. 工藝缺陷

焊接不良是PCBA失效的主因之一，包括虛焊、冷焊、錫須等問題。在組裝過程中，回流焊溫度曲線不當可導致焊點內部空洞率超30%，嚴重影響連接可靠性。封裝缺陷如塑封器件的“爆米花效應”——水汽受熱膨脹導致分層和鍵合絲斷裂，占塑封器件失效的25%以上。

4. 設計缺陷

熱設計不足是功率器件的常見問題。IGBT模塊散熱不良會導致熱循環疲勞，最終焊料層開裂。信號完整性問題也不容忽視，高速電路中的阻抗失配引發信號反射，造成系統誤動作。

5. 材料老化

電化學遷移：在潮濕環境下，PCB上的金屬離子沿表面或玻纖纖維遷移形成枝晶，導致絕緣下降。介質老化：電容器介質隨使用時間增加而退化，容量下降。電解電容容量降至初始值80%即判定壽命終結。

電子元器件失效分析方法與技術

失效分析是科學也是藝術，需要邏輯思維與先進技術的完美結合。優科檢測認證建立了四級分析流程：

第一階段：無損檢測（保存證據）

- 外觀檢查：使用立體顯微鏡檢查元件外觀，尋找燒蝕、裂紋等痕跡。一個經驗豐富的工程師通過外觀可初步判斷30%以上的失效原因。

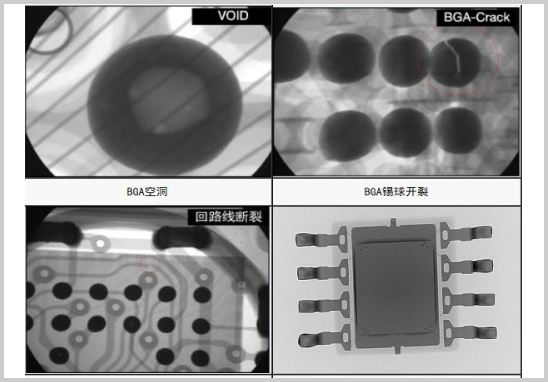

- X射線透視（2D/3D CT）：無需拆解直接觀察器件內部結構，特別適用于檢查焊點空洞、引線斷裂等缺陷，分辨率達0.5微米。

- 聲學掃描顯微鏡（C-SAM）：利用超聲波探測材料內部分層、空洞等缺陷，是發現塑封器件“爆米花效應”的首選方法。

第二階段：電性能分析（尋找線索）

- IV曲線測試：通過電流-電壓特性曲線分析，快速定位開路、短路或參數漂移問題。二極管反向漏電增加可能預示表面污染或晶格損傷。

- 信號追蹤與故障定位：使用光發射顯微鏡（EMMI） 定位漏電點，紅外熱成像發現局部熱點，溫度分辨率達0.05℃。

第三階段：破壞性分析（深入調查）

- 開封制樣：采用化學腐蝕或等離子刻蝕技術去除塑封料，暴露芯片表面而不損傷內部結構。

- 截面分析（切片）：通過精密研磨制作微米級截面，使用金相顯微鏡或SEM觀察材料內部結構。例如觀察電容電極箔腐蝕情況或焊點界面金屬間化合物（IMC）厚度。

- 聚焦離子束（FIB）：納米級加工技術，可制作特定位置的TEM樣品或直接觀測芯片內部缺陷。

第四階段：材料與成分分析（真相大白）

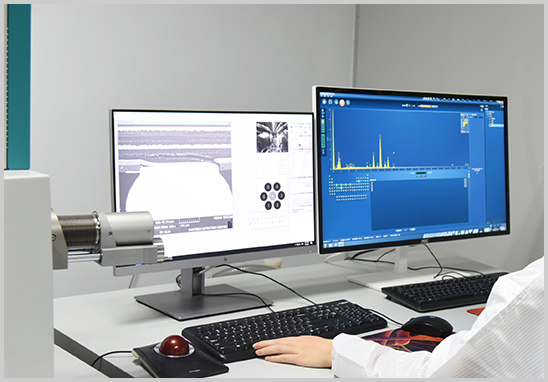

- 掃描電鏡&能譜分析（SEM/EDS）：觀察微觀形貌同時分析元素成分。例如電阻電極邊緣的黑色晶體經EDS確認是硫化銀。

- 熱分析（DSC/TGA/TMA）：差示掃描量熱法（DSC）分析材料相變，熱重分析（TGA）檢測材料熱穩定性，對塑封材料老化評估尤為重要。

- 電化學遷移測試：評估PCB在高溫高濕下的絕緣性能，預測CAF失效風險。

常見失效分析電子元器件類型

不同電子元器件各有其典型的失效模式和機理。以下是我們實驗室最常處理的五類器件：

1. 集成電路（IC）

- ESD損傷：人體放電（HBM）可達15kV，導致柵氧化層擊穿，占IC失效的40%。

- 閂鎖效應（Latch-up）：寄生晶閘管觸發導致大電流，必須破壞電源才能恢復。

- 焊球疲勞：BGA封裝在溫度循環中焊點裂紋擴展，最終開路。

2. 電容器

- 電解電容干涸：工作溫度每超10℃壽命減半，ESR增加和容量下降（低于80%）是典型癥狀。

- 多層陶瓷電容（MLCC）裂紋：板彎應力導致內部電極斷裂，表現為間歇性短路。

- 介質擊穿：氧化層缺陷在高場強下引發瞬間短路，常見于高壓陶瓷電容。

3. 電阻器與電位器

- 膜層氧化：金屬膜電阻在潮濕環境中阻值漂移，開路占非線繞電阻失效的49%。

- 接觸不良：電位器失效的90%源于此，多因電刷磨損或氧化導致噪聲增加。

- 硫化失效：厚膜電阻銀遷移導致阻值劇增，化工廠環境高發。

4. 功率半導體

- 熱循環疲勞：IGBT模塊焊料層經2000次-40℃~125℃循環后開裂，熱阻增加導致過熱。

- 柵氧損傷：MOSFET的Vgs超壓引發柵極漏電，開關特性退化。

- 綁定線脫落：大電流沖擊導致鍵合點熔斷，汽車點火線圈驅動中常見。

5. PCB與連接器

- CAF形成：電路板在85℃/85%RH環境下，銅離子沿玻纖遷移形成導電通道。

- 焊盤翹起：多次返修或過猛波峰焊導致銅箔剝離。

- 連接器腐蝕：汽車電子連接器受鹽霧侵蝕接觸電阻增加，引發信號中斷。

電子元器件失效分析報告辦理流程

在優科檢測認證，失效分析如同精密醫學診斷，遵循標準化“診療路徑”：

步驟一：委托受理與背景信息收集

客戶填寫《失效分析委托單》，提供：

- 失效環境描述（何時、何地、如何發生）

- 失效現象細節（電參數異常、物理損傷等）

- 相關技術資料（電路圖、物料清單、工藝記錄）

背景信息決定分析方向，完整信息可提升分析效率50%以上。

步驟二：初步檢測與方案制定

工程師進行：

- 外觀檢查與拍照存檔

- 基本電參數測試驗證失效模式

基于初步結果，24小時內制定詳細分析方案，明確檢測項目、費用及周期。

步驟三：專業檢測階段

根據失效特征選擇分析路徑：

- 短路失效：首選X光與聲掃定位異常點

- 開路失效：從引腳到芯片逐級電測追蹤

- 參數漂移：進行溫度-電壓-老煉組合應力測試

典型分析周期為5-7個工作日，復雜案例不超過15天。

步驟四：綜合分析與報告編制

整合所有數據：

1. 確定失效模式（如開路、短路、漏電等）

2. 揭示失效機理（如電遷移、腐蝕、疲勞等）

3. 追溯根本原因（設計？材料？工藝？使用？）

報告包含宏觀至微觀證據鏈，確保結論有圖有真相。

步驟五：改進建議與預防措施

提供針對性解決方案：

- 設計層面：如增加ESD保護電路

- 工藝層面：優化回流焊溫度曲線

- 物料層面：建議更高可靠性器件選型

- 使用層面：環境控制與操作規范

當您面對來料不良、生產異?；颥F(xiàn)場失效時，選擇專業失效分析團隊就是選擇產品質量的“守護者”。每一次失效分析不僅解決一個問題，更構建一份可靠性設計的知識庫——這正是電子設備從能用走向好用的必經之路。
