試驗?zāi)康?/strong>
電容紋波電流試驗旨在評估電容器在高溫條件下的耐紋波特性。通過模擬實際工作環境中的紋波電流情況，測試電容器在長期使用中的性能和壽命，為電容器制造商和用戶提供可靠的質量依據。
試驗條件
- 溫度: 一般設定為105℃
- 時間: 通常至少為1000小時
- 紋波電流: 1倍額定紋波電流值
- 電壓: 施加的直流電壓和紋波交流峰值電壓之和應小于或等于電容器的額定電壓。上電順序為先加直流電壓，再加紋波電流。
紋波電流確定
在試驗之前，需確定實際的紋波電流。電容器的紋波電流在不同頻率下的系數各不相同，不能單純依據電容器廠家提供的紋波電流值，還需考慮試驗用紋波電源的頻率。例如，某廠家提供的允許紋波電流為1180mA，條件為105℃/100KHz，但紋波電源的頻率不同，則對應的紋波系數也不同。因此，實際的紋波電流應為允許的紋波電流乘以對應的紋波系數。
除了頻率，實際試驗的紋波電流還與試驗溫度相關。一般情況下，電容紋波試驗在105℃進行，而電容器廠家通常只提供105℃時的允許紋波電流。當試驗條件不是105℃時，還需向廠家確認溫度系數，以明確試驗時的紋波電流。
試驗步驟
1. 連接測試板和紋波電源：確保交直流電流電壓處于歸零狀態后，打開紋波電源開關。
2. 上電順序：先加直流電壓，再加交流電流。操作時，可以先加一個小的直流電壓（3V-5V），然后加交流電流，交流電壓由交流電流自動獲得。
3. 調整電壓和電流：以額定電壓為63V的電容為例，紋波試驗時，直流電壓與交流電壓之和要小于或等于63V。緩慢加大交流電流及交流電壓，待交流電流加到1180mA時，稍等片刻待交流電壓穩定，繼續緩慢加大直流電壓，使交流電壓與直流電壓之和接近或等于63V。

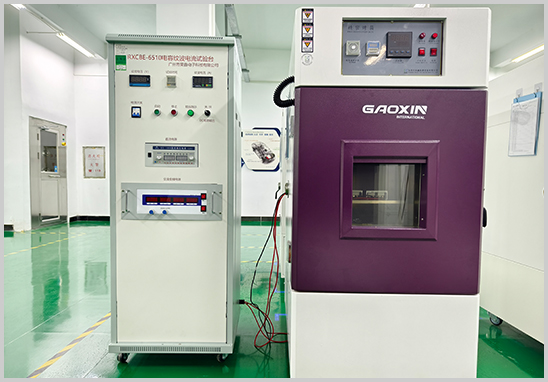

優科檢測是專業的第三方電容器認證檢測機構，實驗室配備了電容紋波電流試驗臺，可在直流電壓上疊加紋波電流信號，對脈沖電容器、電力電容器、母線電容器、電解電容器等進行紋波壽命試驗。通過模擬電容器的實際工作條件，測定被測電容器的使用壽命，為電容器制造商提供產品可靠性設計的確切參數，同時也為用戶提供產品的真實質量依據。
設備試驗?zāi)芰?/strong>
- 直流偏壓: 0～2000V可調，最大輸出電流0.2A
- 輸出紋波電流: 0～500.0A RMS可調
- 紋波波形: 基本正弦波
- 輸出紋波電壓: 0～30V可調，真有效值顯示
- 紋波頻率: 2KHz、5KHz、8KHz、10KHz四檔可選
